心髒起搏器和腦起搏器等植入式醫療設備已成為多類頑固性疾病的重要治療手段，全球已經完成了超過100萬例的設備植入。然而，現有植入式醫療器械存在電池壽命有限、手術更換電池會帶來二次手術風險等缺陷，其次還存在著體積大，材質硬，通訊能力有限和在植入後往往會引起患者的不適等問題。開發可在人體組織環境下的實現永久的能源供應方法和高效通訊係統，是實現植入式醫療器械永久植入和與人體良好共融的核心，是推進植入式治療器械廣泛應用的關鍵，也是當前材料科學和生物工程領域研究的一個前沿和熱點。
9月29日，我院與清華大學馮雪教授課題組共同合作的柔性超聲能量傳輸及通訊技術研究工作在《科學進展》（Science Advances）期刊上發表。文章題為《柔性可延展的超聲能量傳輸及通訊係統》（“A flexible, stretchable system for simultaneous acoustic energy transfer and communication”），描述了一種新型超薄超柔無源的植入式超聲係統，可以基於超聲波同步實現無線能量輸送以及無線數據傳輸，並與人體組織器官良好兼容。該係統可解決現有植入式醫療器械在體內的能源續航及供應難題，建立了一套集遠程生理監測、體內智能分析、精準治療於一體的新型綜合解決方案，為植入式醫療器械的設計提供了一條新途徑，在心髒起搏、全植入泵和人工器官等重要臨床場景有重大應用潛力。

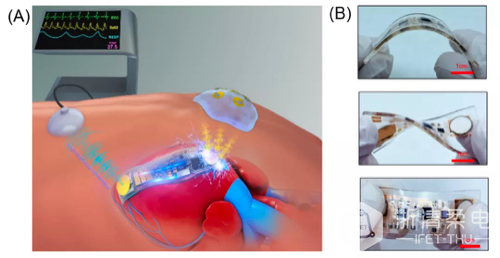

圖1 超聲波供能及通信器件的應用場景及器件展示
超聲波具有生物相容性好、波長短、換能器小、組織穿透距離深和能量轉化效率高等獨特優勢，是最有潛力解決植入式醫療器械能源供應和信息通訊的技術體係。馮雪課題組基於結合柔性超聲材料技術和柔性電路技術，研發了一種柔性可延展超聲陣列及係統，可在換能器尺寸小型化柔性化的同時兼具高效能量傳輸性能的優勢，其在植入體內後，可接收超聲波的機械能並將之轉換為電能使係統工作（如圖1A所示）。相比於傳統商用心髒起搏器，該器件的體積縮小了28倍，且突破性地實現了基於超聲波的無線供能及無線通信功能。係統內置傳感、計算分析等模塊，可實時監測體內生理狀態信息，並將采集的生理信息通過超聲波編碼進行無線數據傳輸，實現了高精度的無線生理遙測功能。
為了突破植入式醫療器械係統的可延展柔性，研究者綜合采用柔性材料和可延展的島橋結構，首次實現了植入式心髒起搏係統與人體的良好融合。首先，如圖1B所示，研究者對係統架構采用島橋結構設計，將不可延展的芯片通過可延展的蛇形導線進行連接，結合微納加工工藝，實現了最大超過20%的拉伸應變，該應變也超出了人體組織可承受的最大應變；其次，研究者選用了輕薄柔軟的高生物兼容性柔性材料對係統進行封裝，使得該植入式器件的名義楊氏模量低於人體組織的模量，進而實現了與人體組織良好的共融，在長期植入的過程中給患者帶來極大的舒適性且大大減小了並發症風險。

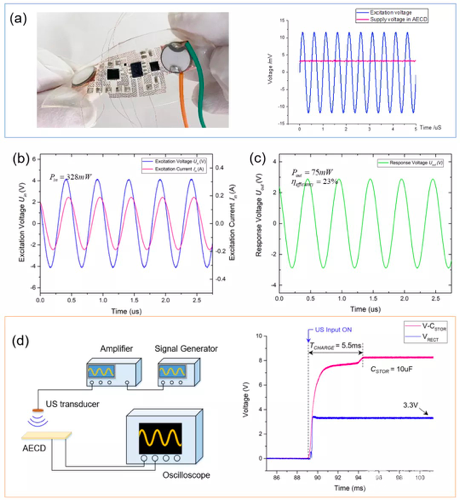

圖2 柔性超聲器件無線能量傳輸性能表征
為實現植入式環境下的能量供應，滿足實際使用需求，研究者對該柔性超聲器件進行了係統性的研究和優化，其無線能量傳輸性能如圖2所示，超聲傳輸深度從5mm到50mm，能量接收端峰值電壓僅從4256 mV降低至1876mV，無線能量傳輸深度可超過50mm。其次，該器件有著優秀的能量轉換性能，以豬肉組織作為傳輸介質進行測試，接收的功率高達75Mw，能量密度達95.5mW/cm2，能量轉換效率高達23%。

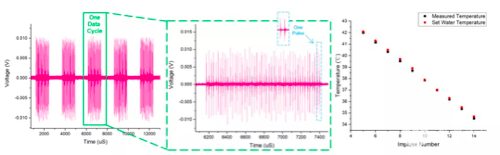

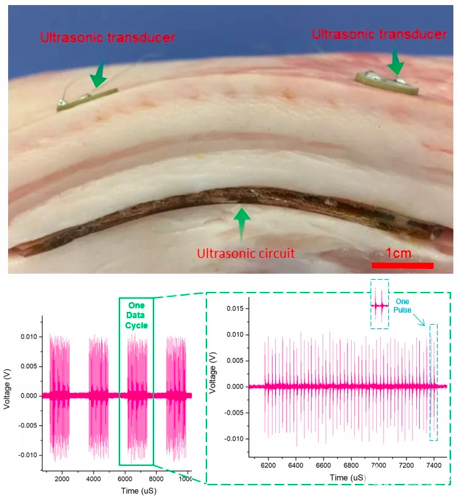

圖3 生物環境下器件的超聲波通信實驗
為探究該柔性超聲器件的對於所監測的生理信息的無線數據傳輸性能，研究者進行了生物環境下進行超聲通信實驗，通過人為控製環境溫度的變化，使用該柔性超聲器件來采集及無線傳輸變化的環境溫度（如圖3所示），可以看出，所傳輸數據的超聲波信號有著優良的信號強度，數據傳輸的誤差低至0.3%。

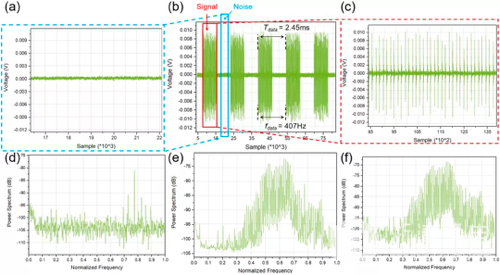

圖4 超聲波無線通信信號時頻分析
基於該超聲波的無線數據傳輸方法，通信信號有著非常優良的信號強度和極高的信噪比（SNR=16.8）。將采集的超聲通信信號，通過傅裏葉變換來進行時域和頻域的聯合分析（如圖4所示），可以看出，在時域上有效信號和噪聲可以被很好的區分開，在頻譜上，信號有著明顯的峰值曲線，有效信號的噪聲高達-75dB.

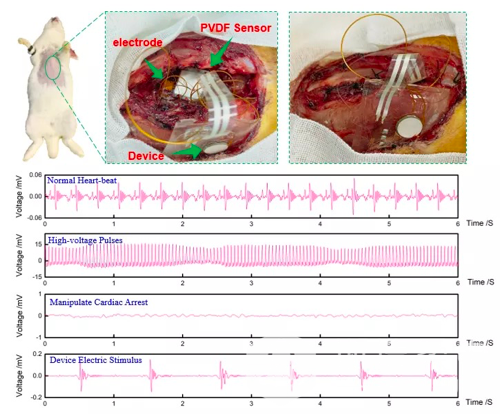

圖5 在體心髒起搏動物實驗
研究者還開展了在體動物實驗，以驗證該係統作為植入式心髒起搏器的應用場景。係統植入後接收超聲波而開始工作，通過內置的PVDF傳感器來采集心髒跳動信息，根據預編入的程序判斷心髒的跳動狀態，當監測出異常跳動時給與心髒電刺激作為電學治療以實現心髒跳動再同步化的治療目的。通過實驗可以看到（如圖5所示），係統可以準確識別正常心髒跳動狀態以及異常心髒跳動狀態，在心髒跳動異常時，可以精準及時的給與電學刺激治療，且刺激信號可定製化的設定。
清華大學航院博士生金鵬為文章第一作者，馮雪教授是論文通訊作者。浙江清華柔性電子技術研究院付際博士對該工作提供了重要的係統框架設計和實驗支持，陳穎博士參與該研究。該研究工作得到了包括區域聯合基金項目（集成項目）在內的多個國家自然科學基金項目的資助。

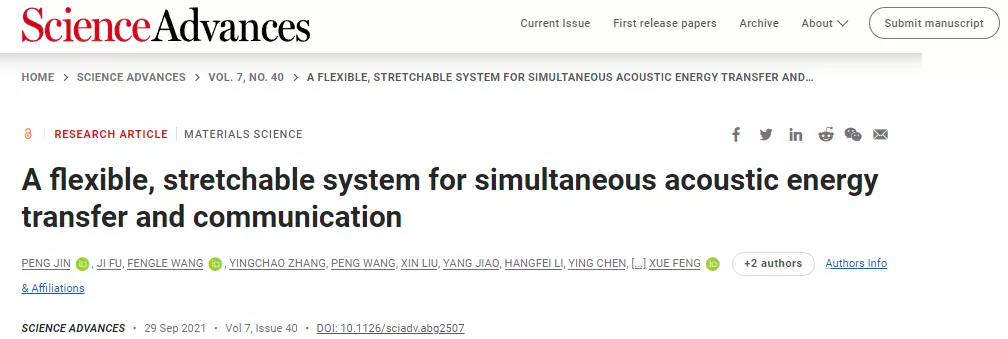

原文信息：P. Jin, J. Fu, F. Wang, Y. Zhang, P. Wang, X. Liu, Y. Jiao, H. Li, Y. Chen, Y. Ma, X. Feng, A flexible, stretchable system for simultaneous acoustic energy transfer and communication. Sci. Adv. 7, eabg2507 (2021).
原文鏈接：
https://www.science.org/doi/full/10.1126/sciadv.abg2507
